Elektronický pohon, ktorý riadi priemyselný stroj na základe rotácie osi. EOS 97/06 je možné použiť v akomkoľvek priemyselnom zariadení, kde je možné sledovať (monitorovať) pracovný proces ako rotáciu osi, ktorá je proporcionálna s procesom.

Najčastejšie sa v aplikáciách, kde sa používa EOS, používajú servopohony.

Funkcie

• Snímanie aktuálnej polohy armatúry aktuátora
• Snímanie preťaženia točivého momentu aktuátora
• Aktuálna poloha zobrazená na 7 seg. displej
• Aktuálna poloha prevedená ako prúdová slučka 4-20mA
• Signalizačná poloha otvorenia / zatvorenia ovládača
• Signalizačné preťaženie servopohonu
• Stav signalizačného člena pri otváraní a zatváraní
• Vyhodnotenie poruchových stavov

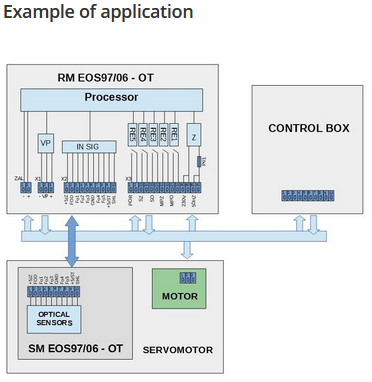

Modul senzorov

Modul s optickými snímačmi namontovaný priamo v servomotore, monitorujúci aktuálnu polohu, pohyb hriadeľa akčného člena a preťaženie krútiaceho momentu akčného člena.

Modul hlavnej jednotky

Pohonný modul obsahuje dva CPU, päť reléových výstupov a prúdovú slučku. Elektronika modulu je zapuzdrená v PVC krabici s krytom IP65. Prenos signálu z modulu senzorov je prijímaný prostredníctvom napájacieho kábla s elektromagnetickou kompatibilitou.

Elektrické a mechanické vlastnosti

Napájacie napätie: 230 V AC +-15%, 48-52 Hz

Vstupný príkon: 5 VA

Poistková ochrana: 32mA 5x20T

Záložné napájanie: 7,2V 4411 mAh

Aktuálna spotreba pri výpadku napájania: max. 100 mA

Životnosť batérie: 5 rokov

Presnosť polohovania: 2° na 1 otočenie hriadeľa

Reléové kontakty: 5 x 8A 230VAC / 24VDC

Max. spínacia kapacita: 2000VA, 192

Počet kanálov: MZ, MO, PZ, PO, SZ, SO

LED signály: 10 x LED

Zobrazenie polohy: 3 x 7seg displej

Čas blokovania preťaženia: 2-20 sekúnd

Analógový výstup: 4-20 mA / 250W pri 18 -28 VDC - aktívne / pasívne

Počet revolúcií (zmien): Max 10 000

Pracovná teplota: od -30°C do + 80°C

Ochrana pred prostredím: IP65
