Kontaktná osoba k riešeniu:
Ing. Ján Liguš, PhD., jan.ligus@mdj.sk, +421 905 622 376
Popis funkcií/riešenia
Procesná sieť slúži pre komunikáciu riadiacich systémov podniku medzi sebou a zber informácii z výrobných procesov za účelom ich vizualizácie, uchovávania a analýzy. Procesná sieť umožňuje prepojiť celú fabriku v jeden celok, v ktorom je možné zdieľať informácie medzi jednotlivými agregátmi, a tým zvýšiť efektivitu výroby.
Hlavná zbernica sa skladá z dvoch optických káblov, na ktoré sa napájajú jednotlivé optické uzly. Káble sa vedú rozdielnymi trasami, aby sa zamedzilo výpadku celej siete v prípade havárie na jednej trase. Do každého optického uzla sú vyvedené dve vlákna z každého optického kábla, čím vzniká redundancia v komunikácii.
Každý optický uzol je vybavený dvoma optickými boxami, v ktorých sa z káblov vyvedú optické vlákna pre daný uzol. Optické vlákna sú zapojené do switchu, ktorý obsahuje dva optické prevodníky. Následne sa do switchu môžu pripájať jednotlivé riadiace systémy príslušného agregátu.
POSTUP RIEŠENIA
- rozmiestnenie a zmontovanie komponentov v rozvádzači
- umiestnenie rozvádzačov na jednotlivé miesta v technológii
- prepojenie rozvádzačov optických uzlov optickými káblami do série
- prizváranie optických koncoviek „pigtailov“ na konce oboch káblov a ich vloženie do optických boxov
- prepojenie jedného páru optických vlákien z oboch káblov do optických portov switchu. Prepojenie zvyšných párov optických káblov medzi sebou za účelom obnovenia komunikácie v nepoužitých pároch vlákien pre ostatné uzlové body
- natiahnutie eternetových káblov od uzlového bodu k riadiacim systémov za účelom ich pripojenia do procesnej siete
- prizváranie optických koncoviek „pigtailov“ na úplné konce oboch káblov, ktoré končia v serverovni a ich vloženie do optických boxov
- prepojenie všetkých dvojíc vlákien prvého kábla s optickými portami prvého backbone switcha
- prepojenie všetkých dvojíc vlákien druhého kábla s optickými portami druhého backbone switcha
- prepojenie backbone switchov medzi sebou a ich nakonfigurovanie, aby komunikácia s optickými uzlami išla iba cez jeden opticky kábel v prípade, že sú oba funkčné
- meranie optických útlmov káblov a vygenerovanie certifikátov pre optické prepoje
APLIKAČNÉ OBLASTI
- Procesná sieť
- Optická sieť
SCHÉMA

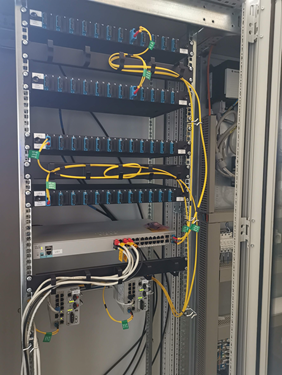

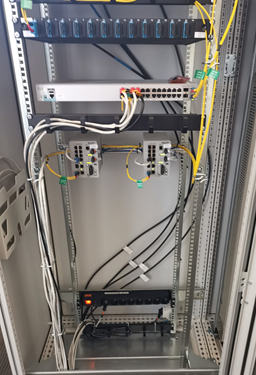

Snímka Racku v rozvádzači

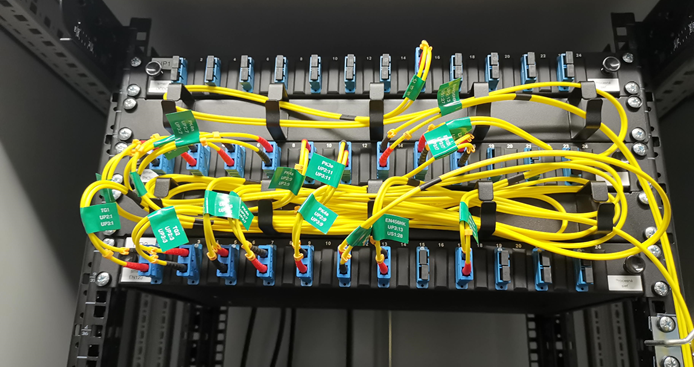

FO box - rozvádzače pre optické priemyselné siete
